UNS R30003 Material CoCrNiMo liga laminada a frio para aplicação em válvulas de diafragma

UNS R30003 Material CoCrNiMo liga laminada a frio para aplicação em válvulas de diafragma

R30003 é uma liga austenítica não magnética reforçada por trabalho a frio e capaz de endurecimento adicional por envelhecimento a uma temperatura moderada (cerca de 500 °C).seu módulo elástico é de cerca de 210 000 MPaAlém da sua elevada resistência ao desgaste, o R30003 oferece uma gama de resistências físicas,Propriedades químicas e tecnológicas que o tornam adequado para uma grande variedade de aplicações.

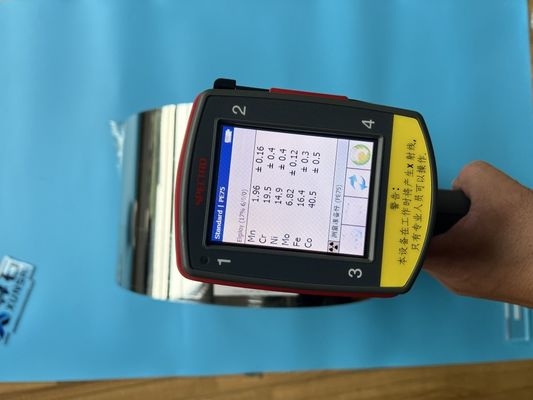

Composição química ((%, em peso)

• C: 0,15 no máximo.
• Mn: 1,5-2.5
• Si: 1,2 no máximo.
• P: 0,015 no máximo.
• S: 0,015 no máximo.
• Cr: 19,0-21.0
• Ni: 14,0-16.0
• Co: 39,0-41.0
• Mo: 6,0-8.0
• Ser: 0,1 no máximo.
• Fe: restante

Especificações

• ASTM F1058
• AMS 5876
• Nace MR 0175
• UNS R30003
• Número dois.4711
• Elgiloy
• Phynox

Caracteres de R30003

• Resistência excepcional à corrosão, à cracagem por corrosão por esforço e ao embrotamento por hidrogénio.
• Boa força de fadiga.
• A ausência de envelhecimento no serviço.
• A ausência de magnetismo.
• Capacidade de utilização numa ampla gama de temperaturas, desde o hélio líquido até cerca de 500 °C.
• Perfeita passividade em contacto com tecidos humanos.
• A possibilidade de aumentar a resistência das peças pelo endurecimento por envelhecimento após a formação, levando a níveis de resistência inatingíveis com outros materiais.
• A ausência de fragilidade a baixas temperaturas (sem temperatura de transição).
• Uma temperatura máxima de funcionamento cerca de 100 °C superior à dos aços inoxidáveis.
• Uma resistência à corrosão muito superior à dos aços inoxidáveis contendo molibdênio.
• Uma resistência de rendimento muito elevada que, combinada com um elevado módulo elástico tanto na tensão como na torção, permite o armazenamento e a rápida liberação de grandes quantidades de energia elástica.

Aplicações

• Equipamento aeronáutico e aeroespacial

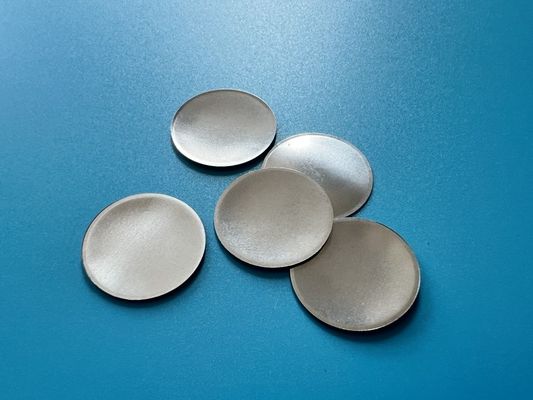

• Válvula de diafragma
• Sistemas ABS para automóveis
• Sistemas de injecção para automóveis
• Aparelhos elétricos e electrónicos
• Equipamento para as indústrias química e de petróleo e gás
• Acoplamento flexível
• Eletrodos de marcapasso
• Fontes de impressora
• Prótese para osteossíntese
• Molas em forma de hélice, etc.
• Implantes cirúrgicos e instrumentos médicos
• Outros aparelhos de televisão

Propriedades tecnológicas

Máquinas e máquinas de moldagem

As propriedades mecânicas na condição de entrega aquecida são semelhantes às de outras ligas austeníticas.

O processo deve ser efectuado preferencialmente com ferramentas de carburo, uma vez que o trabalho de PHYNOX endurece fortemente.

Muitas operações comuns de usinagem e de moldagem podem ser realizadas em condições de trabalho a frio, em especial, o simples enrolamento de uma mola pode ser realizado para níveis de tensão de até 85%.Para operações de moldagem mais complexas, reduções moderadas do frio

- Não, não é.

O R30003 pode ser mecanizado eletroquímicamente, sendo algumas empresas especializadas nesta técnica.

Soldadura e brasagem

A R30003 pode ser facilmente soldada, em especial por soldadura por pontos de resistência, por soldadura por feixe de elétrons e por soldadura por arco de argão.Uma vez que o endurecimento por envelhecimento só pode ser obtido em regiões de trabalho a frio, deve ser tomada em consideração colocando a junção de soldadura ou de brasagem em posições onde não esteja fortemente carregada, ou utilizando uma junção discontínua.

Aquecimento

Para além do descalcificação mecânica, o filme de óxido formado durante o aquecimento no ar pode ser removido por imersão das partes numa solução aquosa a ferver contendo 5% de ácido fluorídrico e 12% de ácido nítrico.

Ácido.

Formulários disponíveis na XUNSHI

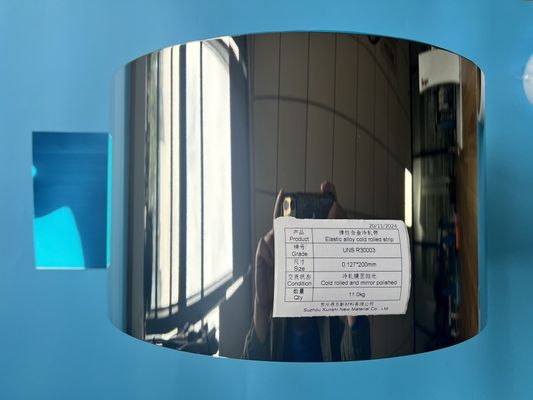

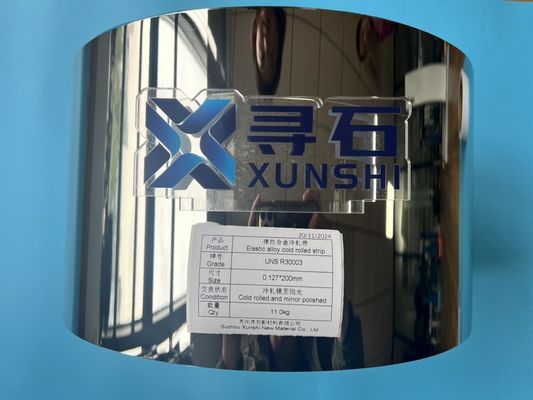

A R30003 é fornecida sob a forma de fita laminada a frio, fio desenhado a frio, barra redonda forjada a quente.

Faixa laminada a frio: espessura 0,01~2,0 mm, largura 1~220 mm.

Fios desenhados a frio: diâmetro de 0,20 a 5,0 mm, em bobina, em bobina ou em comprimento de corte.

Barras redondas forjadas a quente: diâmetro 30 mm~500 mm, acabamento preto ou trabalhado em bruto.
